Câble chauffant : Gamme M100

Fonction :

Câble chauffant à température autorégulée pour le maintien en température de tuyauteries et réservoirs, sans nettoyage vapeur.

  • Câble destiné à être utilisé en très basse tension électrique (12 à 48V).
  • Câble à très faible rayon de courbure, pouvant être monté sur des canalisations de faible diamètre (< 5mm), ce qui permet de le poser sur les tuyauteries et leur équipement en toute facilité et d’épouser les différentes formes en toute simplicité.
  • Câble pouvant être utilisé pour le maintien en température d’instruments de mesures.
  • Le câble chauffant compense les pertes thermiques, permet de réduire l’épaisseur des isolants thermiques.

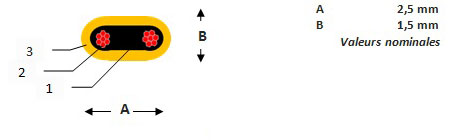

1 Polymère conducteur électrique
2 Conducteur en cuivre nickelé
3 Isolation électrique

Caractéristiques :

Tension d’alimentation électrique : 12, 24, 48Vac

Température maximale d’utilisation sous tension électrique : 80°C
Température maximale d’exposition hors tension électrique : 100°C
Classification thermique (Code T d’après EN 50014) : T4 (135°C)
Température minimum d’installation : -20°C

Rayon de courbure minimum à -20°C : 5 mm
Rayon de courbure minimum à 20°C : 13 mm

Poids : 7 kg/km

Résistance maxi du conducteur à 20°C : 144 Ohms/km
Diamètre conducteur en cuivre nickelé : 0.48 mm
Section conducteur : 0.14 mm²

Couleur : Jaune

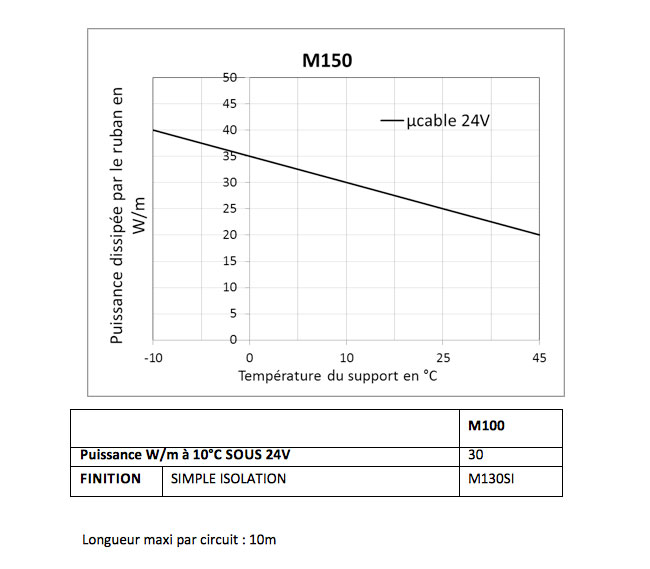

Propriété :

Application :

Zones d’utilisation
Zone ordinaire

Nature de la tuyauterie
Acier
Surface peinte
Inox
Plastique

Résistance de la gaine
Polyester (résistance mécanique, anti coupure)

Autre isolation sur demande

Protection électrique
Les câbles autorégulant doivent être installés avec un disjoncteur ou un interrupteur différentiel magnétothermique (courbe C ou K) de calibre 30mA afin d’assurer la protection des personnes physiques et du ruban autorégulant (norme D NFC 15-100).

Accessoires indispensables à l’installation :
Kit de terminaisons (KT01), boîte de raccordement électrique (BR03), adhésif aluminium (A01), Thermostat électromécanique (TH01).

Accessoires d’installation :
Support de boîte (SB01), colliers inox (CL01).
